SO SIEHT DIE DATENERFASSUNG AUS – EIN SCHNELLER SCHRITT DURCH DEN MODERNISIERUNGSPROZESS
Daten sammeln, verarbeiten und neue melden, dazu benötigt man Ein- und Ausgabedaten. Die Eingabedaten wurden im vorherigen Beitrag besprochen, und jetzt ist es an der Zeit, neue zu erstellen. Wie kommt es, dass so viele Gruppen das ILS-System nutzen und jeder weiß, was zu tun ist? Alles erfahren Sie in diesem Eintrag.
Sie können den Modernisierungsprozess unten verfolgen. Insgesamt handelt es sich um einen recht komplexen Prozess, an dem viele Untergruppen mit unterschiedlichem Hintergrund beteiligt sind, die an unterschiedlichen Daten interessiert sind, und der viel Aufmerksamkeit und die Erfüllung vieler Bedingungen erfordert. Es gibt viele Etappen, die man durchlaufen muss, aber nicht diesen alten Teufel! Dafür gibt es die ILS-Anwendung, um diesen Prozess zu vereinfachen.
MODERNISIERUNG – CHRONOLOGISCHER PROZESS
Sobald alle Eingabedaten eingegeben sind, ist es Zeit für Modernisierungspläne und neue Daten. Im Folgenden stellen wir die grundlegenden Modernisierungstools vor, auf die in den folgenden Abschnitten näher eingegangen wird.
EINGESETZTE MODERNISIERUNGSWERKZEUGE

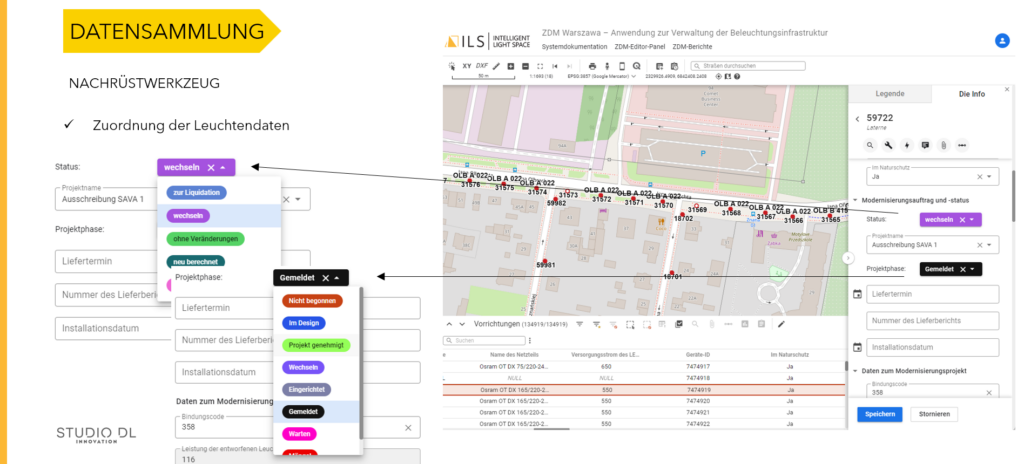

- Zuordnung von Daten zu Beleuchtungskörpern

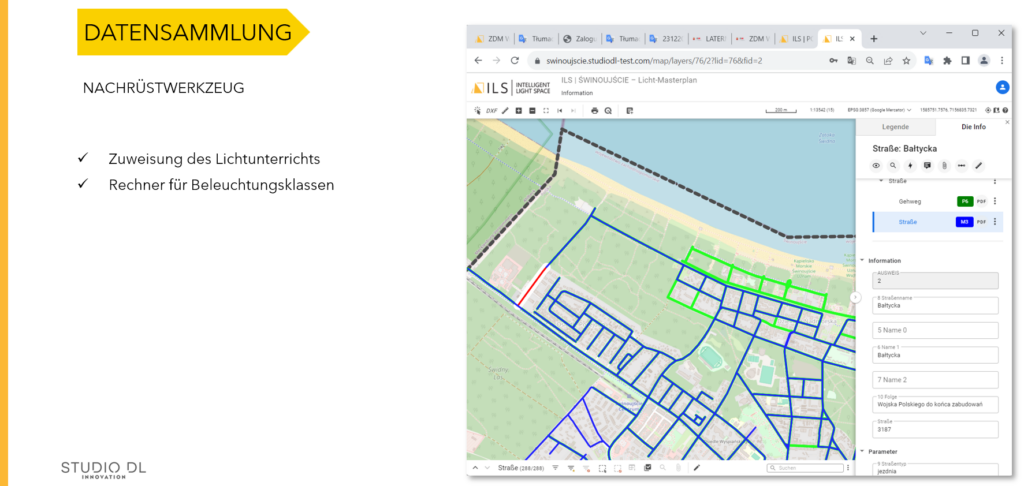

- Zuordnung von Beleuchtungsklassen
- Rechner für die Beleuchtungsklasse
- Export von Beleuchtungskarten nach Bedarf:
- Straßenkarten
- Beleuchtungsmessungen
- Beleuchtungssysteme
- Laternen/Beleuchtungskörper
- Beauftragung photometrischer Berechnungen
- Zuweisung des Typs und der Parameter der entworfenen Vorrichtung
- Generieren von CSV-Ausdrucken und Berichten
In einem solch komplexen Prozess sind Kommunikation und Informationsmanagement unerlässlich. Somit ist es möglich, verschiedene Status einzugeben und Projektstadien zu aktualisieren. Basierend auf solchen Daten können Sie dann die Daten filtern und Fortschrittsdaten überprüfen, Lücken erkennen oder Änderungen melden.

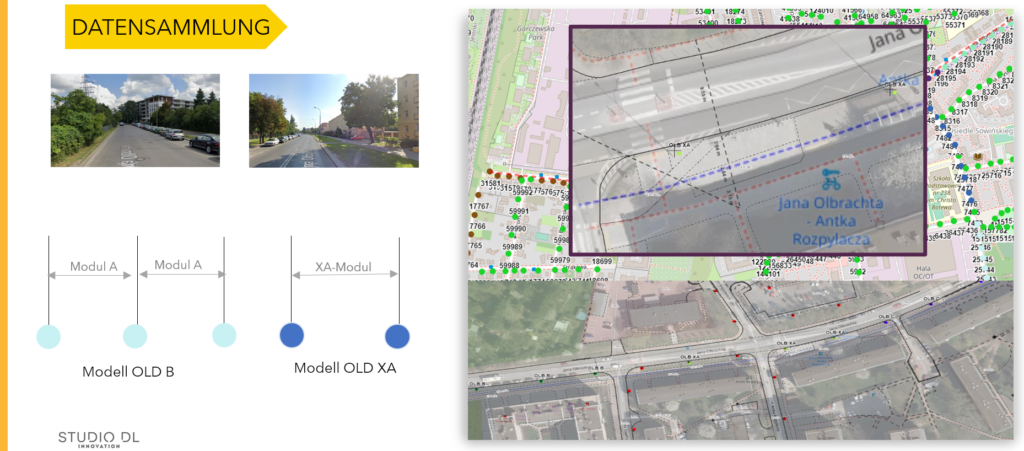

Phase der Datenerhebung und -vorbereitung
Basierend auf den erfassten Daten zu Straßenprofilen und Orthofoto- oder Straßenansichtsdaten kann der Designer das Straßenmodell organisieren und die Daten in das Programm eingeben, um den am besten geeigneten Strahl und die am besten geeignete Form der Beleuchtungskörper zu berechnen und auszuwählen.
Außerdem können Planer oder Straßenmanager jetzt geeignete Straßenklassen auswählen. Basierend auf den Auswahlmöglichkeiten auf dem Fragebogen wird der Satz berechnet, der dann manuell erhöht oder gesenkt werden kann, wenn der Manager dies wünscht.

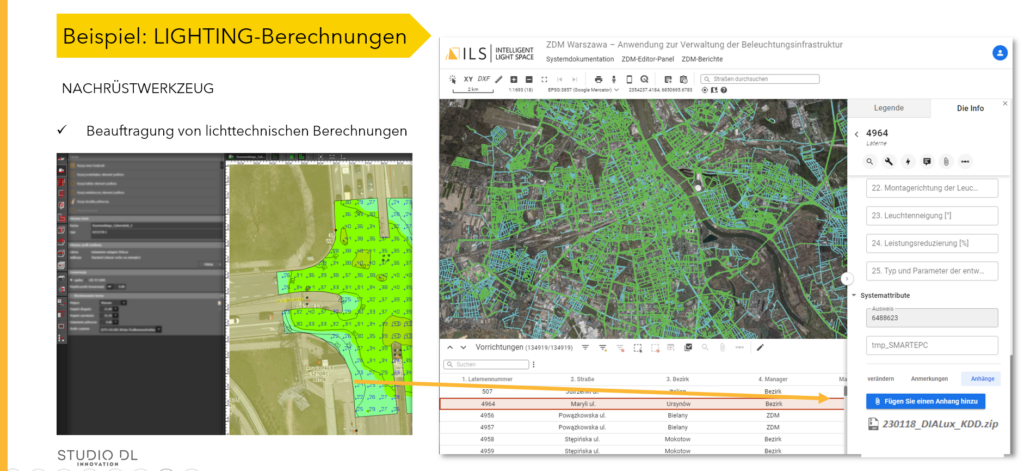

BELEUCHTUNGSBERECHNUNGSSTUFE
- Beschreibung der Systemkomponenten:
- Messung des typischen Abstands zwischen Vorrichtungen
- Vermessung des Straßenquerschnitts
- Den Beleuchtungskurs lesen
- Erstellen der Straßengeometrie in DIALux
- Einsetzen eines Beleuchtungskörpers
- Eine Lösung finden – Beleuchtungskörper auswählen
- Zuweisung des Typs und der Parameter der entworfenen Vorrichtung
- Beauftragung photometrischer Berechnungen
Nach Eingabe aller Daten in das Berechnungsprogramm erfolgt die Auswahl der besten Leuchte. Nach Erhalt der Ergebnisse kann die beste Variante ausgewählt und die neuen Leuchtendaten in das System eingegeben werden. Es ist auch an der Zeit, den Status der Spielpläne zu aktualisieren und den Umfang für die Berichterstattung vorzubereiten.

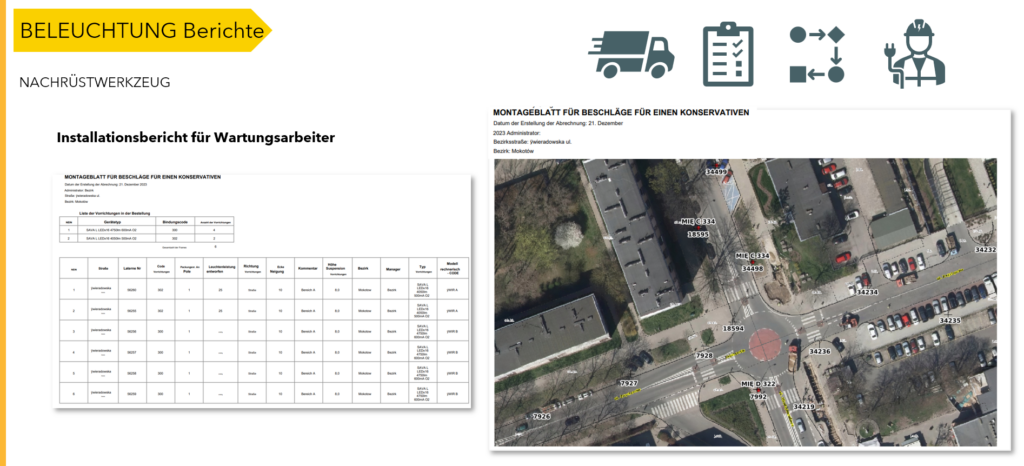

BELEUCHTUNGSBERICHTE

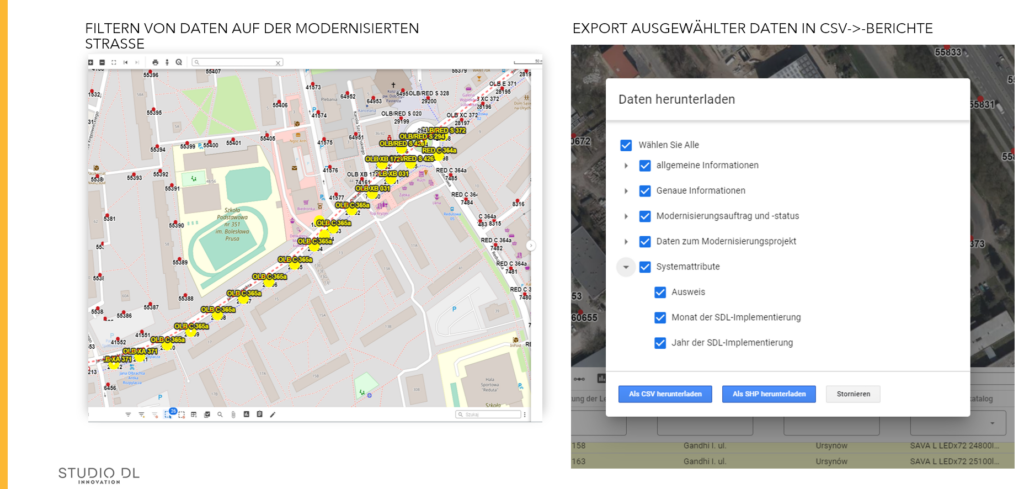

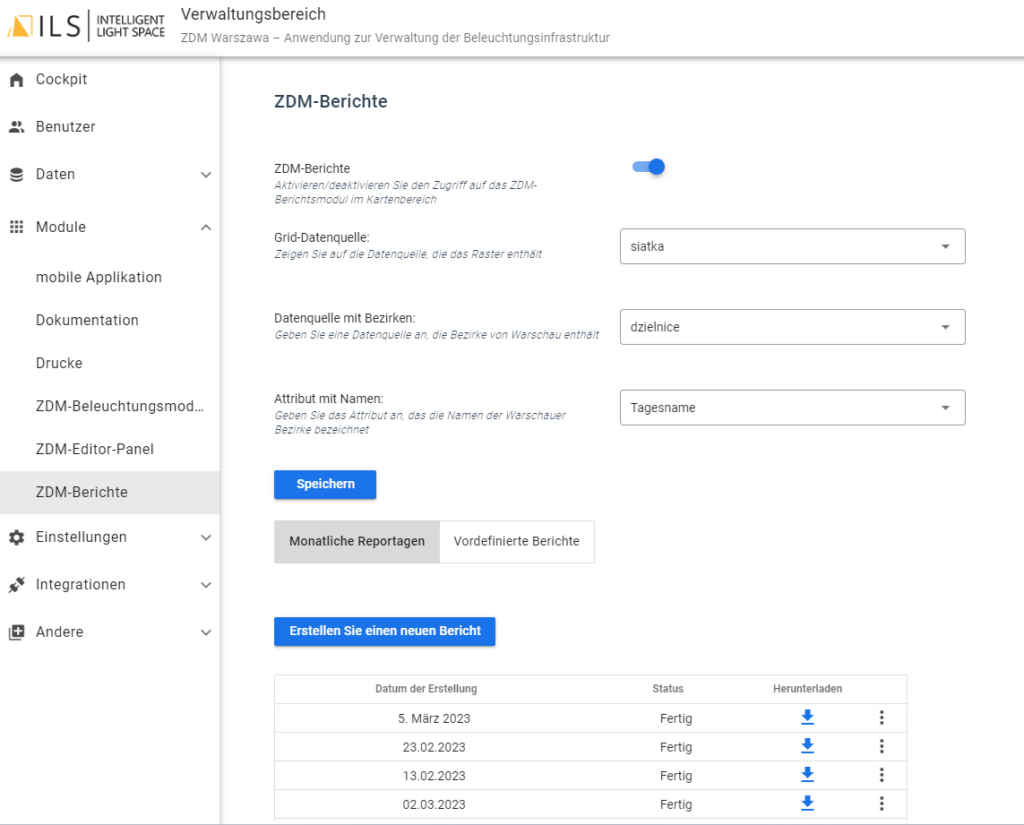

Der Bericht ist nicht derselbe. Jede Entität benötigt unterschiedliche Daten, sodass jeder mit einem Datensatz das bekommen kann, was er braucht. Nach der Auswahl der Leuchten/Daten, die modernisiert (also bestellt, hergestellt und installiert) werden sollen, können Sie diese entweder als CSV-Daten exportieren oder einen PDF-Bericht generieren. CSV-Daten können in Vorlagentabellen, z. B. in Excel, extrahiert werden, um einen Produktions- und Montagebericht zu erstellen. Allerdings wird der PDF-Bericht durch eine Kartenvorschau unterstützt, was ihn bei der Montage äußerst nützlich macht. Es besteht auch die Möglichkeit, einen vordefinierten Bericht zu erstellen. Die Daten für einen solchen Bericht werden aus dem Code und nicht vom Benutzer gefiltert. Er kann mehr Sammeldaten enthalten, z. B. eine Zusammenfassung der in einem bestimmten Monat installierten Leuchten, aufgeschlüsselt nach Straßen , Bezirke und Leuchtenarten.
Es ist noch nicht vorbei… Jeder Stratege weiß, immer in die Zukunft zu blicken. Entwicklung ist unser zweiter Vorname, deshalb werden wir im nächsten Eintrag zukunftssichere Tools entdecken, also Tools, die bei Strategie und Planung hilfreich sind.
